分度銷主要用于兩部分工件在發生相對位移后通過銷頭的伸縮運動來實現定位。

^{在帶給用戶體驗的同時，Elesa+Ganter對分度銷銷頭的剪切載荷、彎曲載荷進行強度計算。}

案例分享（GN 617,GN 612）

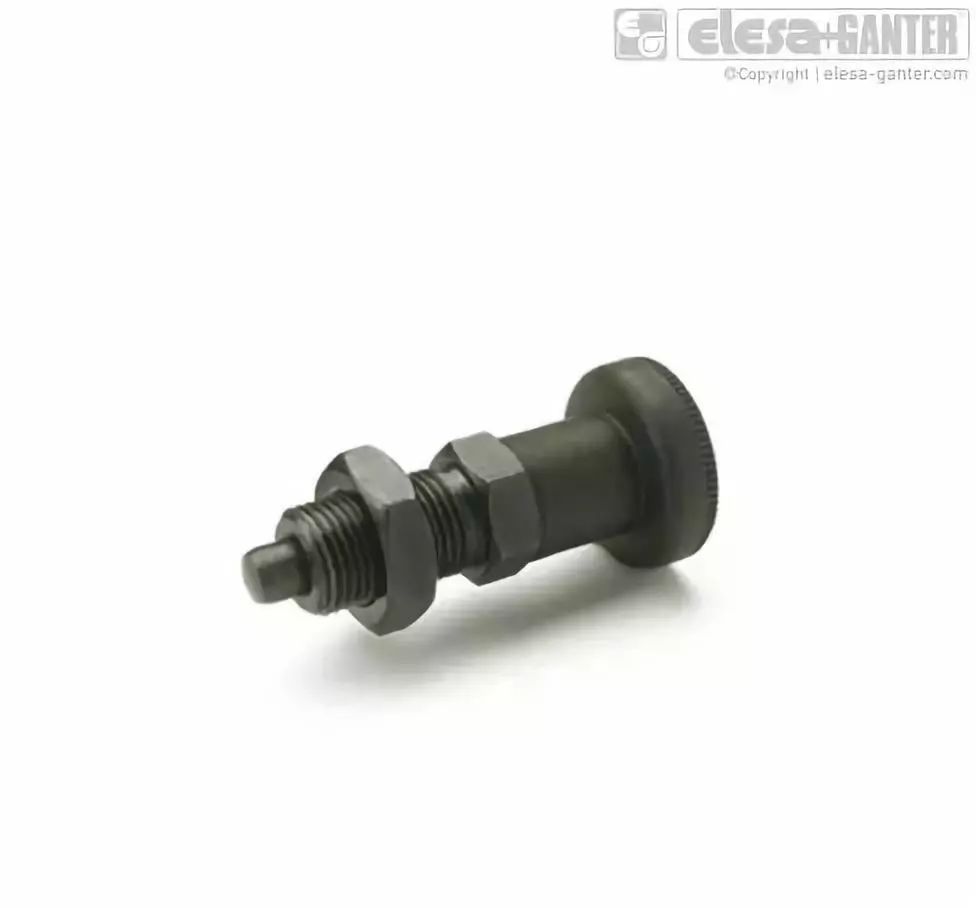

GN 617不帶定止位的設計使其在銷頭處于末端位置時（彈簧“受阻”），仍能吸收軸向力。G型或GK型設計用于無需標準捏手操作分度銷的場合。

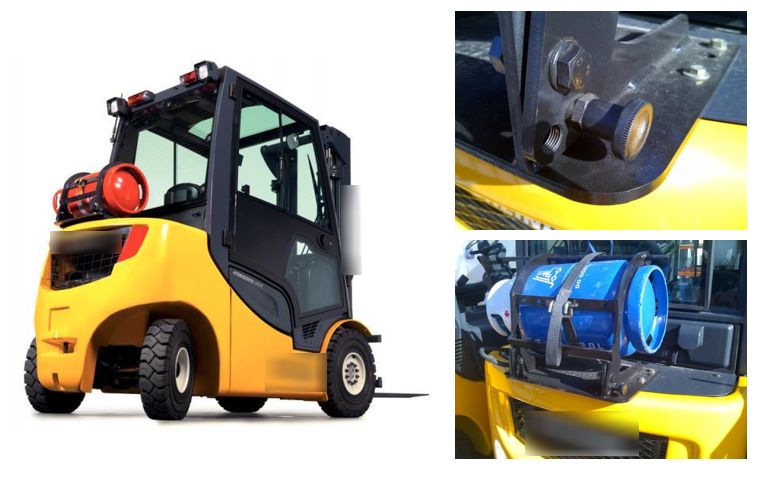

叉車

手術椅子

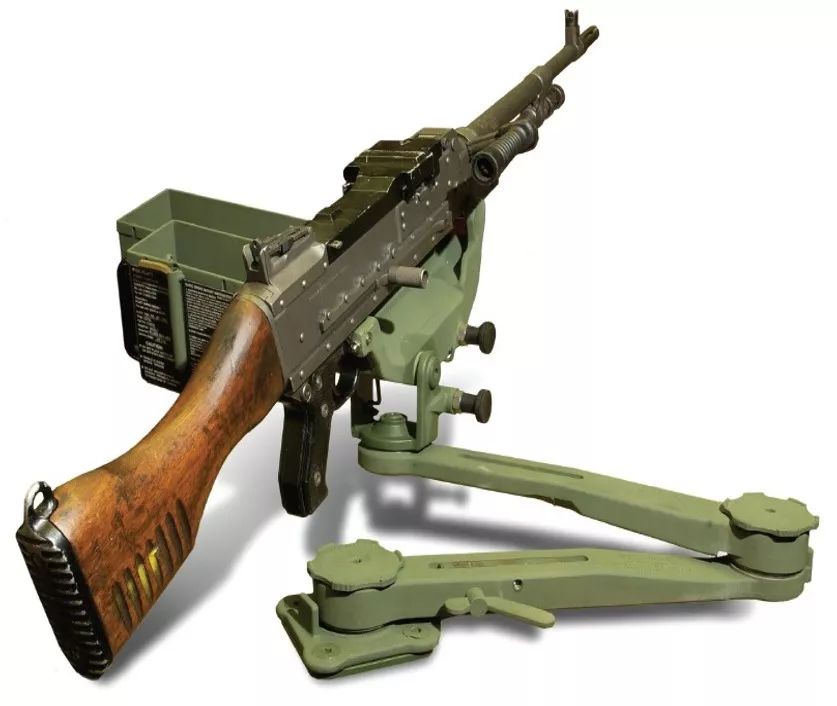

軍事裝備

音樂器材

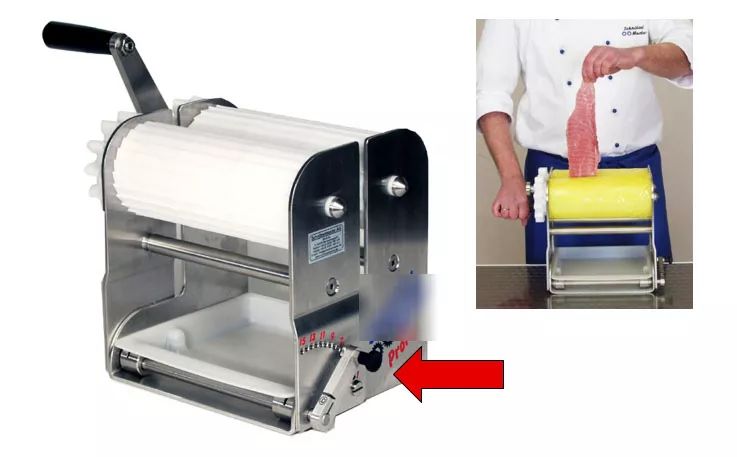

廚房設備

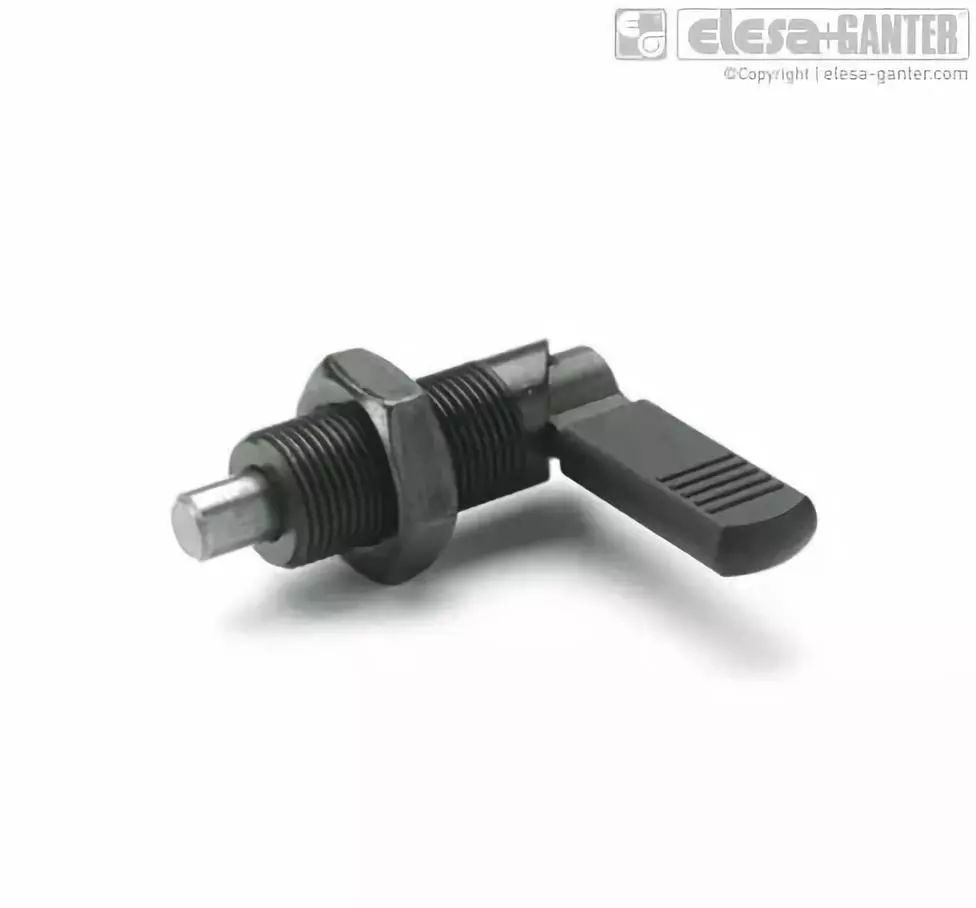

GN 612 型凸輪分度銷適用于要求鎖定銷頭在任何時候均不得突出的場合。將鎖頭旋轉180°，鎖定銷頭自行縮回。槽口提供銷頭定位及防旋轉功能。

健身器材

燒烤爐

分度銷的強度計算

剪切載荷

若分度銷本體和相對的銷頭定位孔間僅有微小的間隙，則可將分度銷的負載簡化為一個純凈的剪切作用。由于通常實際情況并非如此，后文中討論考慮“彎曲”載荷的情況?？紤]到分度銷銷頭剪切載荷與分度銷的抗拉強度Rm相關，設剪切強度約為螺栓拉伸強度的80％。然而，在此工況下，任何預先存在的變形和殘余變形都可能意味著分度銷已經不可再次使用。為確保分度銷的功能完好，須考慮使用屈服極限Re 代替拉伸強度 Rm。

計算公式：

材料特性:

下表所示拉伸強度（Rm）和屈服強度或條件屈服強度（Re / Rp0.2 ）為拉伸試樣按照DIN 50125-B6-30標準進行拉伸試驗后得到的測定值。這些測試數據構成了此處給出的承載明細的基礎。

計算示例，負載值:

不銹鋼制，螺栓直徑為6mm的分度銷，屈服極限Re = 580 N/mm²，為防形變，計算所允許的大剪切應力。

安全信息：

原則上，設計階段還需要考慮足夠的安全系數。靜負載下的通常安全系數為1.2至1.5；脈動負載下取1.8至2.4，交變載荷下取3至4。

彎曲載荷

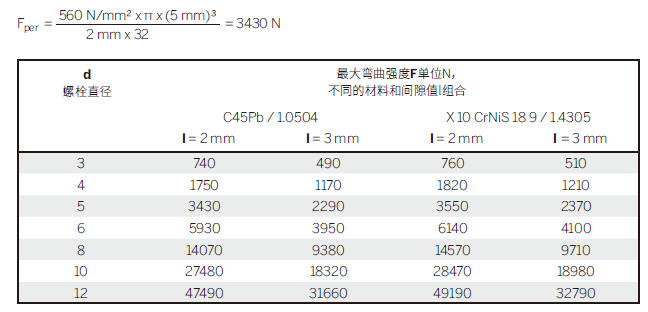

若分度銷本體和相對的銷頭定位孔間僅有微小的間隙I，可將負載簡化為作用在一側夾緊的彎曲桿的工況。通過此方法，失效工況的計算需要設計分度銷的彎曲。

計算公式：

材料特性:

下表所示拉伸強度（Rm）和屈服強度或條件屈服強度（Re / Rp0.2 ）為拉伸試樣按照DIN 50125-B6-30標準進行拉伸試驗后得到的測定值。這些測試數據構成了此處給出的承載明細的基礎。

計算示例，負載值:

不銹鋼制，螺栓直徑為6mm的分度銷，屈服極限Re = 580 N/mm²，為防形變，計算所允許的大剪切應力。

安全信息：

原則上，設計階段還需要考慮足夠的安全系數。靜負載下的通常安全系數為1.2至1.5；脈動負載下取1.8至2.4，交變載荷下取3至4。
